Descripción
- Nuestro programador UPA USB tiene la mejor calidad, número de serie 050D5A5B.
- Nuestro UPA es compatible perfectamente con Windows 10 de 64 bits. Las 4 principales razones para obtener el programador UPA USB:
- Idioma: inglés.
- Versión de hardware: V2014.
- Versión de software: V1.3.
- Soporta la función NEC, pero no incluye el adaptador NEC en el paquete. Descripción del programador UPA USB: El programador UPA USB es una herramienta de alta calidad diseñada para programar y leer chips en varios dispositivos electrónicos. Con soporte para el idioma inglés y una versión de hardware V2014 y software V1.3, brinda un rendimiento confiable y eficiente.
Tenga en cuenta que este programador UPA USB admite la función NEC, pero el adaptador NEC no está incluido en el paquete. Esto significa que podrá trabajar con chips NEC, pero deberá adquirir el adaptador NEC por separado si necesita utilizar esta función específica.
Con el programador UPA USB, podrá programar chips y realizar lecturas en dispositivos electrónicos de manera conveniente y precisa. ¡Obtenga el suyo hoy y aproveche sus funciones avanzadas!

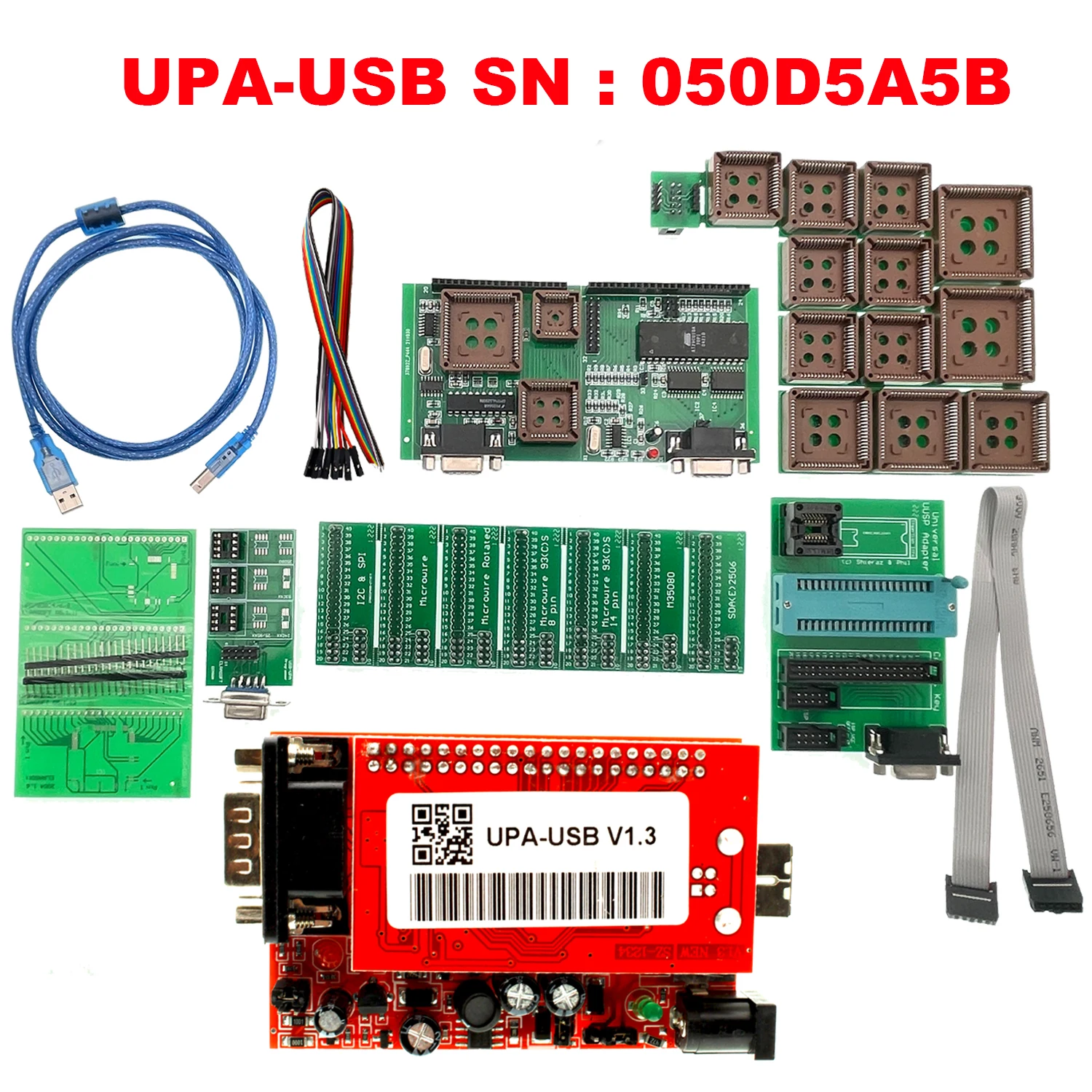

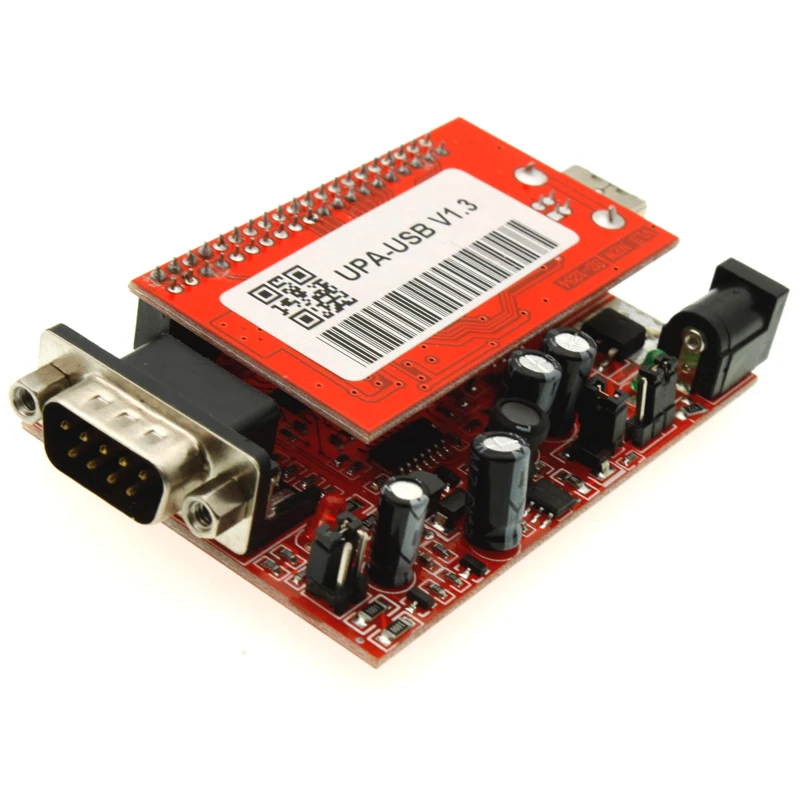

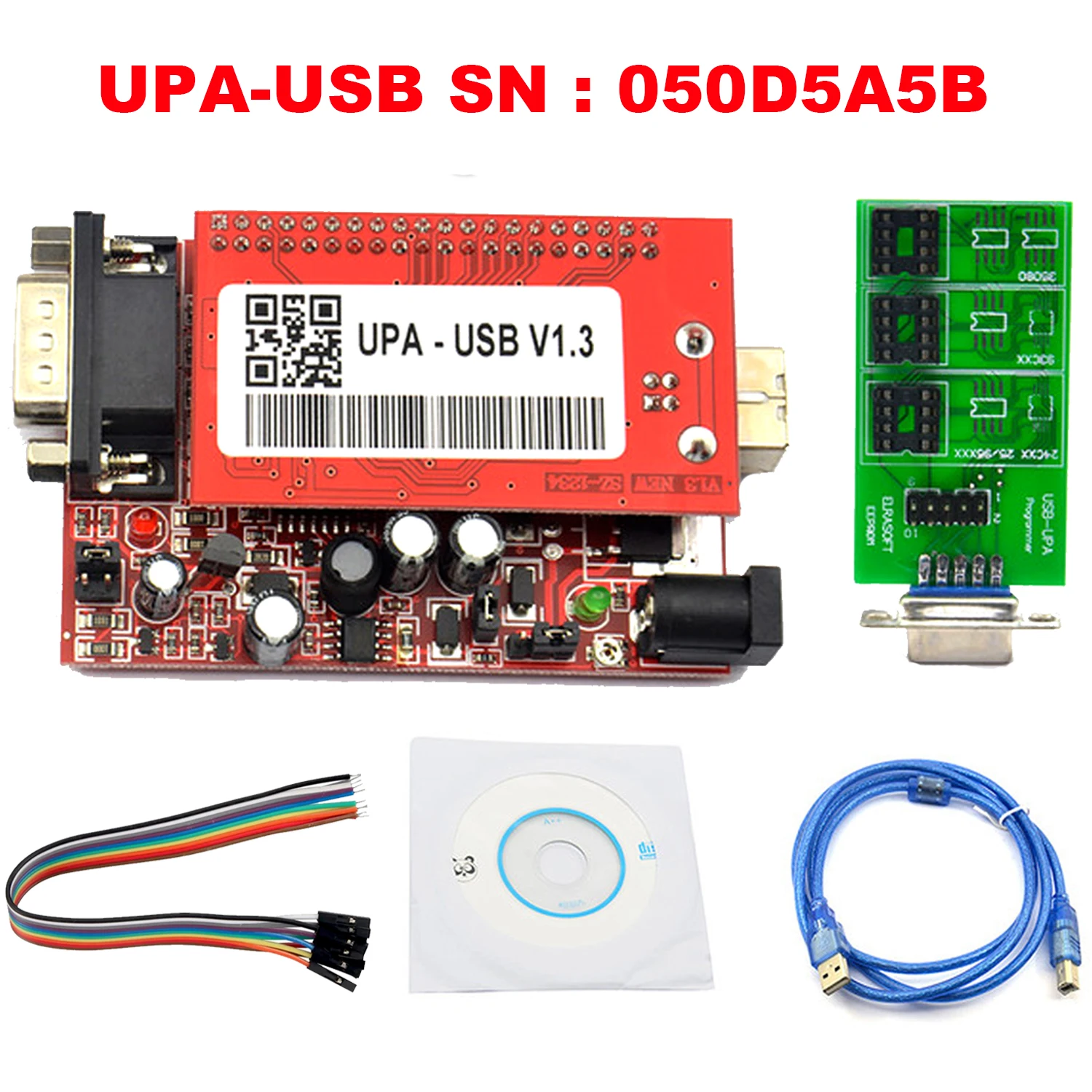

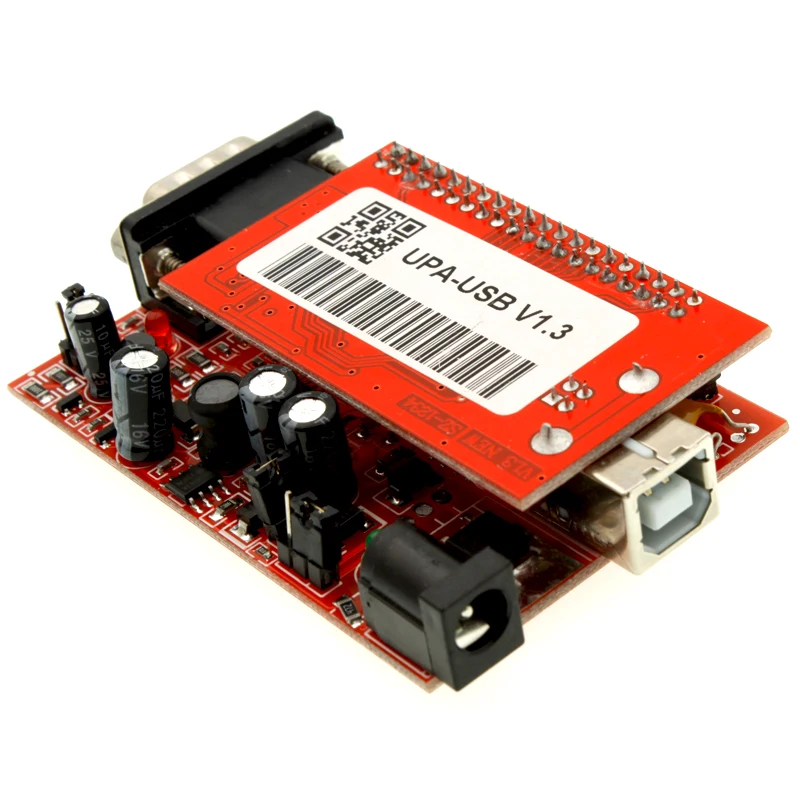

El nuevo UPA-USB es un conjunto completo con todos los adaptadores. El dispositivo principal se puede conectar directamente al programador UUSP (UPA-USB Serial Programmer) de Elrasoft.com o mediante un cable de extensión opcional DB9 macho / hembra 1:1. Está equipado con un zócalo ZIF de 40 pines para dispositivos estrechos y anchos DIP / DIL, así como con un zócalo ZIF SOIC de 16 pines (150 mil, estrecho) para cubrir la mayoría de los dispositivos comúnmente utilizados.
La configuración del dispositivo se realiza mediante teclas de configuración especiales, lo que hace que el trabajo sea conveniente y seguro en comparación con la conexión manual de todos los cables.
Los paquetes adicionales pueden ser cubiertos por adaptadores comúnmente disponibles que se enchufan en el zócalo ZIF de 40 pines.
El dispositivo principal también incluye un conector ISP de 10 pines donde se pueden conectar los adaptadores ISP incluidos mediante un cable plano estándar 1:1 (incluido). Los adaptadores ISP PLCC incluidos se colocan directamente sobre el chip soldado del dispositivo objetivo, lo que hace que el trabajo sea conveniente y seguro en comparación con la soldadura o el uso de clips para conectar manualmente todos los cables. (La alimentación desde el UUSP hacia el dispositivo ISP se puede habilitar o deshabilitar mediante un puente junto al conector ISP de 10 pines).

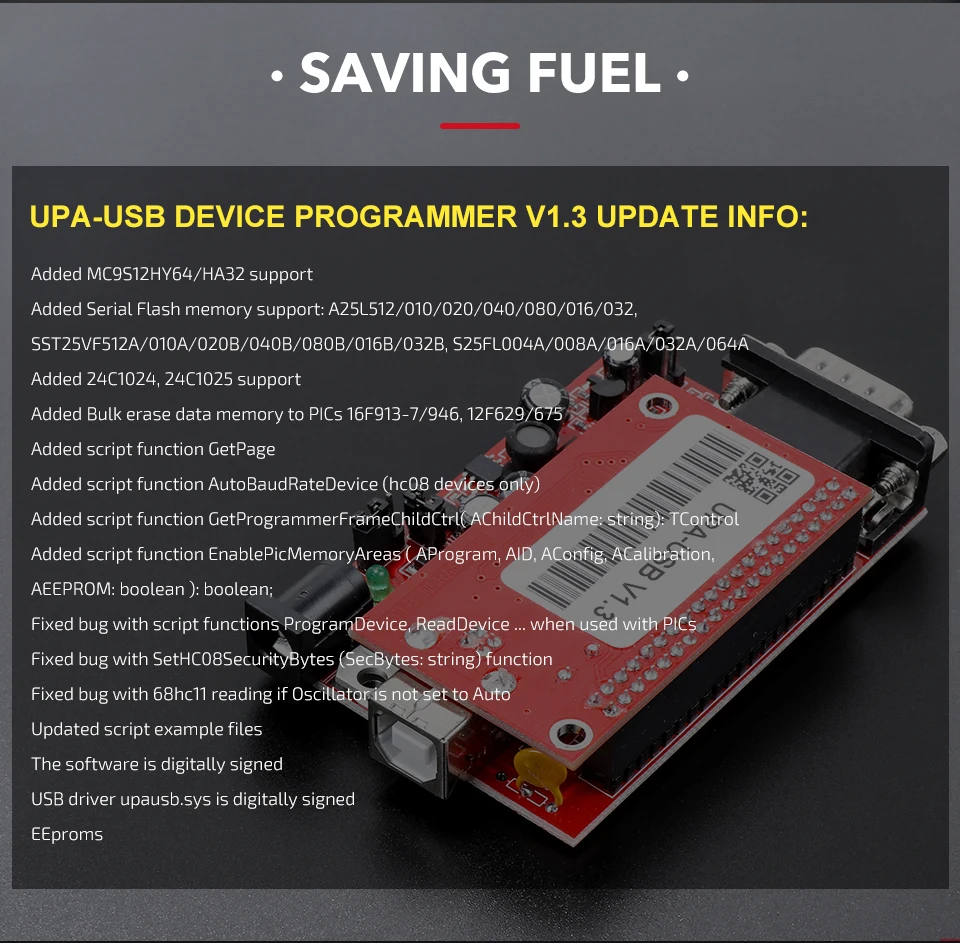

UPA-USB Device Programmer V1.3 Update Info:
Added MC9S12HY64/HA32 support
Added Serial Flash memory support: A25L512/010/020/040/080/016/032, SST25VF512A/010A/020B/040B/080B/016B/032B, S25FL004A/008A/016A/032A/064A
Added 24C1024, 24C1025 support
Added Bulk erase data memory to PICs 16F913-7/946, 12F629/675
Added script function GetPage
Added script function AutoBaudRateDevice (hc08 devices only)
Added script function GetProgrammerFrameChildCtrl( AChildCtrlName: string): TControl
Added script function EnablePicMemoryAreas ( AProgram, AID, AConfig, ACalibration, AEEPROM: boolean ): boolean;
Fixed bug with script functions ProgramDevice, ReadDevice … when used with PICs
Fixed bug with SetHC08SecurityBytes (SecBytes: string) function
Fixed bug with 68hc11 reading if Oscillator is not set to Auto
Updated script example files
The software is digitally signed
USB driver upausb.sys is digitally signed
EEproms
Simply connect the mainboard to the UPA programmer directly or by using a DB9 male / female extension cable (1:1). Insert the correct config key into the slot of the mainboard and start programming either via the ZIF or SOIC Socket. You can also use the included DIL to 10pin Flat-ribbon header, put it inside the ZIF socket and wire up an SOIC clip or clamps for ISP use from there.
Motorola MCU’s
Pick the Adapter you want to use, attach the flat cable to the Adapter (PIN1 is always indicated, on both the cable and also the Adapter) and also to the main board’s 10pin ISP connector. Select the VCC supply source by the jumper on the mainboard next to the ISP connector (on = target supplied from upa, off = target got own supply). Slide the Adapter over the soldered PLCC MCU on the target PCB. (No soldering, no pinout reviewing, no pin counting, saves lots of time and hassle and let’s you make your job faster, precise and easier)
Once your workshop is equipped with our Adapter Set you will have a all new UPA Experience.
STMicroelectronics ST62*:
ST6240, ST6245, ST6249
NSC CR16*: CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9
Motorola HC05*: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3, MC68HC705P3*, MC68HC05X16, MC68HC05X32
Motorola HC08*: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A
Motorola HC11*: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4, MC68HC11KS2, MC68HC11KS8, MC68HC11L6, MC68HC11P2, MC68HC11PA8, MC68HC11PH8
Motorola HC12*: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A
Motorola HCS12*: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256
Atmel 8051 Architecture: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253
Atmel AVR 8-Bit Risk: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162, ATmega163, ATmega323, ATmega64, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313
Microchip PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675
Microchip PIC16: PIC16F627(A), PIC16F628(A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F84(A), PIC16F870, PIC16F871, PIC16F872, PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A)
EEPROMs I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01
EEPROMs Microwire: 7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46
EEPROMs SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045
EEPROMs Miscellaneous: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102
*EEPROM Only
NEC ..uDP780828A uDP780948 uDP780949 uDP780973 uDP780974
TMS…TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912
TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006
